Sensore di pressione di tipo piezoresistivo con ASIC integrato, compensato in temperatura.
Disponibilità: Non Disponibile
AP22R-200KG
Sensore di pressione di tipo piezoresistivo con ASIC integrato, compensato in temperatura.
Disponibilità: Non Disponibile
AP22R-200KG
Sensore prodotto da Fujikura per la misura di pressione pneumatica per gas non corrisivi di tipo piezoresistivo.
La nuova famiglia di sensori prodotta da Fujikura è compensata in temperatura, calibrata e con ASIC integrato (circuito di comando e amplificazione). Un'importante caratteristica è anche l'elevata accuratezza oltre ad un basso consumo.
Il sensore è composto da un chip di silicio con quattro piezo-resistenze sulla superficie della membrana. Quando viene applicata una pressione il valore di resistenza dei resistori varia.
La variazione della resistenza dei quattro resistori, i quali compongono un ponte di wheatstone, si traduce in una proporzionale variazione di tensione in uscita.
Il sensore AP22R-200KG è di tipo relativo (la pressione è misurata in riferimento alla pressione atmosferica), funziona con tensione di alimentazione a 3.0Vdc e in un range di pressione da 0KPa a +200KPa.

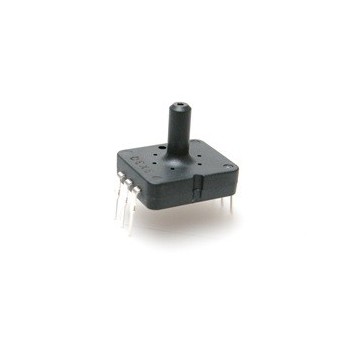

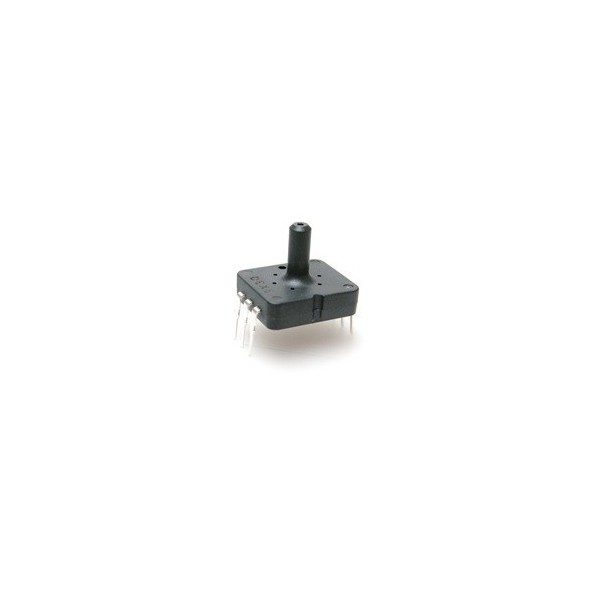

Il sensore è a montaggio DIP a 6pin ed il pressure port è verticale di lunghezza di 8mm in direzione opposta ai pin.
Pin e Package sono compatibili con la vecchia famiglia XFPM-XFGM
Applicazioni - Ambiti di utilizzo:
