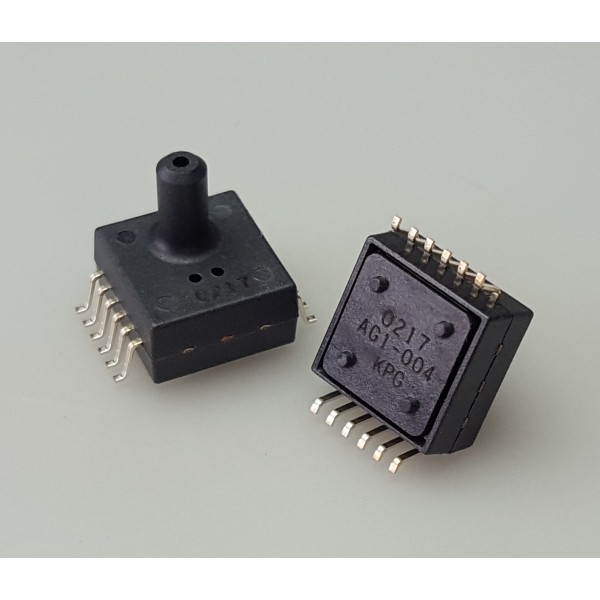

AG1-004KPGSR

Sensore prodotto da Fujikura per la misura di pressione pneumatica per gas non corrisivi di tipo piezoresistivo.

La nuova famiglia di sensori prodotta da Fujikura è compensata in temperatura, calibrata e con ASIC integrato (circuito di comando e amplificazione).

Il sensore è composto da un chip di silicio con quattro piezo-resistenze sulla superficie della membrana. Quando viene applicata una pressione il valore di resistenza dei resistori varia.
La variazione della resistenza dei quattro resistori, i quali compongono un ponte di wheatstone, si traduce in una proporzionale variazione di tensione in uscita.

Il sensore AG1-004KPGSR è di tipo relativo (la pressione è misurata in riferimento alla pressione atmosferica), funziona con tensione di alimentazione a 5Vdc e in un range di pressione da 0KPa a +4KPa.
Il sensore è a montaggio SMD a 12pin ed il pressure port è verticale di lunghezza di 6mm.

Applicazioni - Ambiti di utilizzo:

• Misura di pressione nei circuiti pneumatici
• Macchinari a vuoto
• Pressoterapia
• Vacuumterapia
• Distributori automatici
• Impianti di sicurezza
